 HA系列轴承加热器


    用 途
HA系列轴承加热器,主要用于对轴承、齿轮、衬套、轴套、直径环、滑轮、收缩环、连接器等多种类型的金属件进行加热,通过加热使之膨胀,达到过盈装配的需要。

结 构
HA系列轴承加热器由主机及控制箱组合一体安装在一手车上,移动式结构,便于现场施工灵活应用,可拆装的轭铁是直接用来穿套轴承或其它加热工件之用。 技术参数及性能
型 号 项 目

HA-1

HA-2

HA-3

额定功率

2.2KVA

3.3KVA

5.5KVA

额定电压

220V

220V

380V

额定电流

10A

12A

15A

控制方式

温控

温控

温控

最高加热温度

300 ℃

300 ℃

300 ℃

加热工件

内径

Ф30-70 ㎜

Ф 70-100 ㎜

Ф100-200 ㎜

外径

最大 Ф 250 ㎜

最大 Ф 360 ㎜

最大Ф 440 ㎜

宽度

110 ㎜

115 ㎜

140 ㎜

重 量

45 ㎏

55 ㎏

80 ㎏

退磁效应

残磁≤ 1.0mT


附轭铁一览表

型 号 轭铁规格 尺寸 ( ㎜ ) 数量 适用范围(加热工件内径㎜)

HA-1

14

20 × 20

1

Ф30-55

15

40 × 40

1

Ф55-85

HA-2

18

50 × 50

1

Ф70-85

19

60 × 60

1

Ф85-100

HA-3

22

70×70

1

Ф85-115

23

80×80

1

Ф115-200

备注:加热内径超过200mm的工件,我公司将接受用户预约订货,为你特制大功率加热器。

操作程序
1、将轭铁放置在主机的端面上。
2、将插头插入有控制开关的电源插座上。
3、检查接地线是否良好,通电后用测电笔测试。
4、按动启动按钮,主机通电。
5、检查轭铁对地应无电压。
6、按动停止按钮主机断电,停止加热。

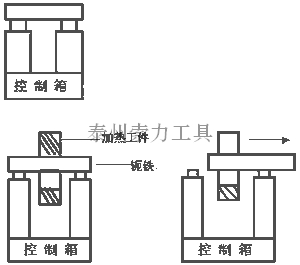

7、根据不同规格的轴承或其它工件,选择不同的轭铁套上,将此轭铁 放在主机的顶端面上,应吻合平整。
8、加热时,应将传感器插入“传感插座”,并将传感器紧贴被加热工件。
9、当轴承加热到所需的温度,将会自动关断电源或按一下停止开关。
10、停止加热后,轭铁向左或向右移动,取下轴承后将轭铁再放回主机顶端。
11、如果重复使用,不间断地加热轴承,只需要将所加工的轴承再套进轭铁,按一下启动按钮即可。

注意事项
1、供电电源的接地线必须良好。
2、主机未放置轭铁前,严禁按启动按钮开关,否则会损坏仪器或烧毁保险丝。
3、滚珠轴承加热器温度切勿超过150℃。否则会引起轴承退火。
4、为了提高加热效率,根据轴承内孔尺寸选择相应的轭铁时,应较好选横截面积较大的轭铁。
5、主机必须平整放置切勿侧斜,轭铁与主机端面须吻合。
6、必须当主机断电后,方可取轭铁中的加热部件。
7、轴承升温时,孔径涨量参照下表。
